1. Pengertian Proyeksi Peta

Proyeksi peta ialah cara pemindahan lintang/ bujur yang terdapat pada lengkung permukaan bumi ke bidang datar. Ada beberapa ketentuan umum yang harus diperhatikan dalam proyeksi peta yaitu:

a) bentuk yang diubah harus tetap,
b) luas permukaan yang diubah harus tetap,
c) jarak antara satu titik dengan titik lain di atas permukaan yang diubah harus tetap, serta
d) sebuah peta yang diubah tidak boleh mengalami penyimpangan arah.

Dengan demikian, pada prinsipnya bahwa dengan proyeksi peta diharapkan penggambaran permukaan bumi ke dalam peta tidak terlalu menyimpang dari aslinya, atau dapat mendekati bentuk
yang sebenarnya.

2. Bentuk-bentuk Proyeksi Peta

Menurut bidang proyeksinya, proyeksi peta dapat dibedakan menjadi tiga bentuk, yaitu proyeksi azimuthal, proyeksi kerucut, dan proyeksi silinder.

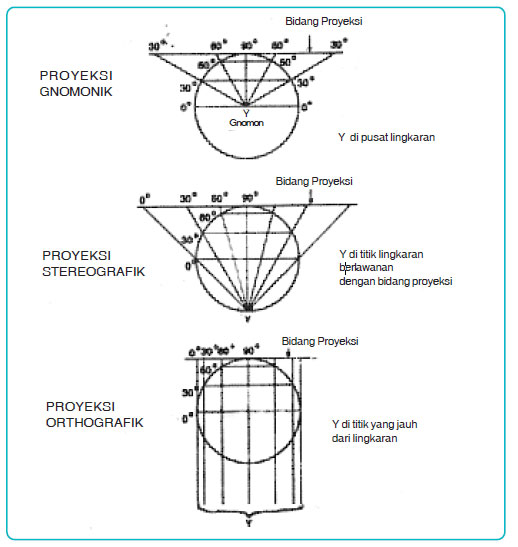

a. Proyeksi Azimuthal
Proyeksi azimuthal ialah proyeksi yang menggunakan bidang datar sebagai bidang proyeksinya. Proyeksi bentuk ini terdiri atas tiga macam, yaitu sebagai berikut.

1) Proyeksi gnomonik, yaitu proyeksi yang titik Y-nya terletak di pusat lingkaran.
2) Proyeksi stereografik, yaitu proyeksi yang titik Y-nya berpotongan (berlawanan) dengan bidang proyeksi.
3) Proyeksi orthografik, yaitu proyeksi yang titik Y-nya terletak jauh di luar lingkaran.
Proyeksi Azimuthal
Proyeksi Azimuthal
b. Proyeksi Kerucut
Proyeksi bentuk ini diperoleh dengan jalan memproyeksikan globe pada bidang kerucut yang melingkupinya. Puncak kerucut berada di atas kutub (utara) yang kemudiandirentangkan. Proyeksi dengan cara ini akan menghasilkan gambar yang baik (relatif sempurna) untuk di daerah kutub
utara dan di daerah kutub selatan.
Proyeksi Kerucut
Proyeksi Kerucut
c. Proyeksi Silinder
Proyeksi silinder diperoleh dengan jalan memproyeksikan globe pada bidang tabung (silinder) yang diselubungkan, kemudian direntangkan.
Proyeksi Silinder
Proyeksi Silinder
d. Proyeksi Universal Transverse Mercator (UTM)
Proyeksi UTM adalah proyeksi peta yang terkenal dan sering digunakan. UTM merupakan proyeksi silinder yang mempunyai kedudukan transversal, serta sifat distorsinya conform. Bidang silinder memotong bola bumi pada dua buah meridian yang disebut meridian standar dengan faktor skala1. Lebar zone 6° dihitung dari 180° BT dengan nomor zone 1 hingga ke 180° BT dengan nomor zone 60. Tiap zone mempunyai meridian tengah sendiri. Perbesaran di meridian tengah = 0,9996. Batas paralel tepi atas dan tepi bawah adalah 84° LU dan 80° LS.

Perbedaan proyeksi UTM dengan proyeksi lainnya terletak pada koordinatnya. Proyeksi lain mengenal koordinat negatif sedangkan proyeksi UTM tidak mengenal koordinat negatif. Dengan dibuatnya koordinat semu, maka semua koordinat dalam sistem proyeksi UTM mempunyai angka
positif. Koordinat semu di (0, 0) adalah + 500.000 m dan + 0 m untuk wilayah di sebelah utara ekuator atau + 10.000.000 m untuk wilayah di sebelah ekuator. Keunggulan sistem UTM adalah

1) setiap zone memiliki proyeksi simetris sebesar 6°,
2) rumus proyeksi UTM dapat digunakan untuk transformasi
zone di seluruh dunia,
3) distorsi berkisar antara 40 cm/ 1.000 m dan 70 cm/ 1.000 m.
Sistem Proyeksi Universal Transverse Mercator (UTM)
Sistem Proyeksi Universal Transverse Mercator (UTM)
Sifat-sifat graticule dalam Proyeksi UTM
Graticule dalam Sistem UTM
Graticule dalam Sistem UTM

  • Garis melengkung yang berarah utara-selatan adalah garis proyeksi meridian.
  • Garis proyeksi meridian tengah (central meridian) berupa garis lurus.
  • Garis proyeksi meridian lainnya akan melengkung ke arah meridian tengah.
  • Garis melengkung yang berarah barat-timur adalah garis proyeksi paralel.
  • Garis proyeksi paralel yang berada di sebelah utara ekuator akan melengkung ke arah proyeksi kutub utara.
  • Garis proyeksi paralel yang berada di sebelah selatan ekuator akan melengkung ke arah proyeksi kutub selatan.
  • Garis proyeksi lingkaran ekuator berupa garislurus berarah barat-timur.
  • Jarak antara dua garis proyeksi meridian yang berurutan
  • adalah tetap untuk suatu lintang tertentu, tetapi berubah-ubah untuk setiap perubahan lintang.
  • Jarak antara dua garis proyeksi paralel yang berurutan tidak tetap.
  • Semua koordinat geodetis dihitung terhadap meridian
  • Greenwich sebagai bujur nol dan terhadap lingkaran ekuatorsebagai lintang nol.

1) Lembar Peta Global
a) Penomoran setiap lembar bujur 6° dari 180° BB 180° SBT menggunakan angka 1-60.
b) Penomoran setiap lembar arah paralel 80°-84° LU menggunakan huruf C X dengan tidak menggunakan huruf I dan O. Selang setiap 8° mulai 8° LS 72° LU atau C W.

2) Lembar Peta UTM di Indonesia
Aplikasi UTM untuk Indonesia adalah dengan membagi Indonesia ke dalam sembilan zone UTM. Dimulai dari meridian 90° BT hingga 144° BT, mulai dari zone 46 (meridian sentral 93° BT hingga zone 54 (meridian sentral 141°).

3) Lembar Peta UTM Skala 1 : 25.000 di Indonesia
a) Ukuran satu lembar peta skala 1 : 25.000 adalah 7 1/2 x 7 1/2.
b) Satu lembar peta skala 1 : 50.000 dibagi menjadi empat bagian lembar pada skala 1 : 25.000.
c) Penomoran menggunakan huruf kecil a, b, c, d dimulai dari pojok kanan atas searah jarum jam.
Aplikasi UTM untuk Indonesia adalah dengan membagi Indonesia kedalaman 9 zone UTM, dimulai dari meridian 90°BT hingga 144°, mulai dari zone 46 (Meridian sentral 93°BT) hingga zone 54 (meridian sentral 141°BT).
Pembagian zone sistem koordinat UTM untuk wilayah Indonesia.
Pembagian zone sistem koordinat UTM untuk wilayah Indonesia.
e. World Geodetic System 1984 (WGS 84)
WGS 84 adalah sistem yang saat ini digunakan oleh sistem navigasi satelit GPS (Global Positioning System) berdasarkan peningkatan kualitas dari WGS 84 yang dilakukan secara berkesinambungan, sudah dikenal tiga sistem yaitu WGS 84, WGS 84 (G730), dan WGS 84 (G873).

3. Skala Peta

a. Pengertian
Skala peta ialah perbandingan jarak antara dua titik peta dengan jarak yang sebenarnya di lapangan secara mendatar. Skala peta berfungsi sebaik memberi keterangan mengenai besarnya pengecilan atau redusi peta tersebut dari yang sesungguhnya.

b. Macam-macam Skala Peta
Skala peta dapat dibedakan atas tiga macam, yaitu sebagai berikut.

1) Skala Pecahan (Numeral Scale)
Skala pecahan dinyatakan dalam rumus :

Skala = Jarak pada peta
             Jarak sesungguhnya
Contoh:
Pada suatu peta tertulis skala = 1 : 1.000.000. Ini berarti jarak 1 cm dalam peta mewakili 1.000.000 cm atau 10 km dalam lokasi sesungguhnya.

2) Skala Inci (Inci to Mile Scale)
Skala inci yaitu skala yang menunjukkan jarak 1 inci di peta sama dengan sekian mil di lapangan.

Contoh:
Pada suatu peta tertulis skala = 1 inc - 4 miles. Ini berarti 1 inci di dalam peta mewakili 4 mil di lapangan.

3) Skala Grafik (Graphic Scale)
Skala grafik yaitu skala yang ditunjukkan dengan garis lurus, yang dibagi menjadi beberapa bagian dengan panjang yang sama. Pada setiap bagian menunjukkan
satuan panjang yang sama pula.

Contoh:
1 cm = 1 km Ini artinya jarak 1 cm dalam peta sama panjangnya dengan 1 km dalam lokasi sesungguhnya.

Selain jenis di atas, skala peta menurut besar kecilnya dapat dibagi lagi menjadi beberapa macam, yaitu:
a) skala teknik, yaitu skala antara 1 : 100 s.d. 1 : 5.000,
b) skala besar, yaitu skala antara 1 : 5.000 s.d. 1 : 250.000,
c) skala medium, yaitu skala antara 1 : 250.000 s.d. 1 : 500.000,
d) skala kecil, yaitu skala antara 1 : 500.000 s.d. 1 : 1.000.000.
